Wie prüft man einen mechanisch-optischen Schalter auf Beschädigungen?
Optische Netzwerküberwachung, automatisierte Testsysteme, faseroptische Sensorik und Laboranwendungen. Im Vergleich zu elektronischen Schalttechnologien nutzen mechanische optische Schalter einen physikalischen Mechanismus zur Änderung des optischen Pfades und bieten Vorteile wie geringe Einfügedämpfung, hohe Isolation, geringes Übersprechen und ausgezeichnete Langzeitstabilität.
Nach längerem Betrieb können jedoch mechanischer Verschleiß, Faserverschmutzung, Probleme mit der Ansteuerschaltung oder Umwelteinflüsse die Leistungsfähigkeit des optischen Schalters beeinträchtigen.
Wie lässt sich also feststellen, ob ein mechanischer optischer Schalter defekt ist?
In der Praxis kann der Zustand eines mechanischen optischen Schalters durch Überprüfung seiner Einfügedämpfung, Rückflussdämpfung, Isolation, Schaltfunktion und Steuersignale beurteilt werden.
1. Messung der Einfügedämpfung (IL)
Die Einfügedämpfung (IL) ist einer der direktesten Parameter zur Beurteilung des Zustands eines mechanischen optischen Schalters.
Unter normalen Bedingungen sollte die optische Leistungsdämpfung gering und stabil sein, wenn ein optisches Signal den optischen Schalter vom Eingangsport zum gewählten Ausgangsport durchläuft.
Ein typischer Testaufbau umfasst:
Optische Lichtquelle
Optisches Leistungsmessgerät
Standard-Glasfaser-Patchkabel
Die grundlegende Testkonfiguration ist:
Optische Lichtquelle → Optischer Schalter → Optisches Leistungsmessgerät
Messen Sie die optische Ausgangsleistung in verschiedenen Schaltpositionen und vergleichen Sie sie mit der Referenzleistung.
Die Einfügedämpfung kann wie folgt berechnet werden:
IL = P<sub>in</sub> − P<sub>out</sub>
Wenn die Einfügedämpfung eines Kanals plötzlich ansteigt oder die IL nach wiederholtem Schalten stark schwankt, kann ein Problem mit der internen optischen Ausrichtung, der Faserendfläche oder dem mechanischen Positionierungsmechanismus vorliegen.
Ein Anstieg der IL bedeutet jedoch nicht zwangsläufig, dass der optische Schalter selbst beschädigt ist. Prüfen Sie vor dem Austausch des Schalters auf verschmutzte Anschlüsse, beschädigte Glasfaser-Patchkabel, übermäßige Faserbiegung oder Messfehler.
2. Rückflussdämpfung (RL) prüfen
Neben der Einfügedämpfung ist die Rückflussdämpfung (RL) ein weiterer wichtiger Parameter zur Bewertung der Leistungsfähigkeit eines optischen Schalters.
Die Rückflussdämpfung gibt den Anteil des optischen Signals an, der zur Quelle zurückreflektiert wird.
Allgemein gilt:
Höhere Rückflussdämpfung (RL) = Geringere optische Reflexion und bessere optische Leistung.
Wenn die Rückflussdämpfung eines mechanischen optischen Schalters während des Betriebs deutlich abnimmt, können folgende Ursachen vorliegen:
Verschmutzte Faserendflächen
Beschädigte optische Steckverbinder
Verschiebung interner optischer Komponenten
Fehlerhafte Faser-zu-optische-Komponente-Kopplung
Bewegung oder Fehlausrichtung der mechanischen Struktur. Daher sollten bei einer abnormalen Rückflussdämpfung die Fasersteckverbinder gereinigt und die Messung wiederholt werden, bevor man von einem Defekt des optischen Schalters selbst ausgeht.
3. Optische Isolation prüfen
Bei mehrkanaligen mechanischen optischen Schaltern wie 1×N- und 2×2-Schaltern ist die Isolation ein besonders wichtiger Parameter.

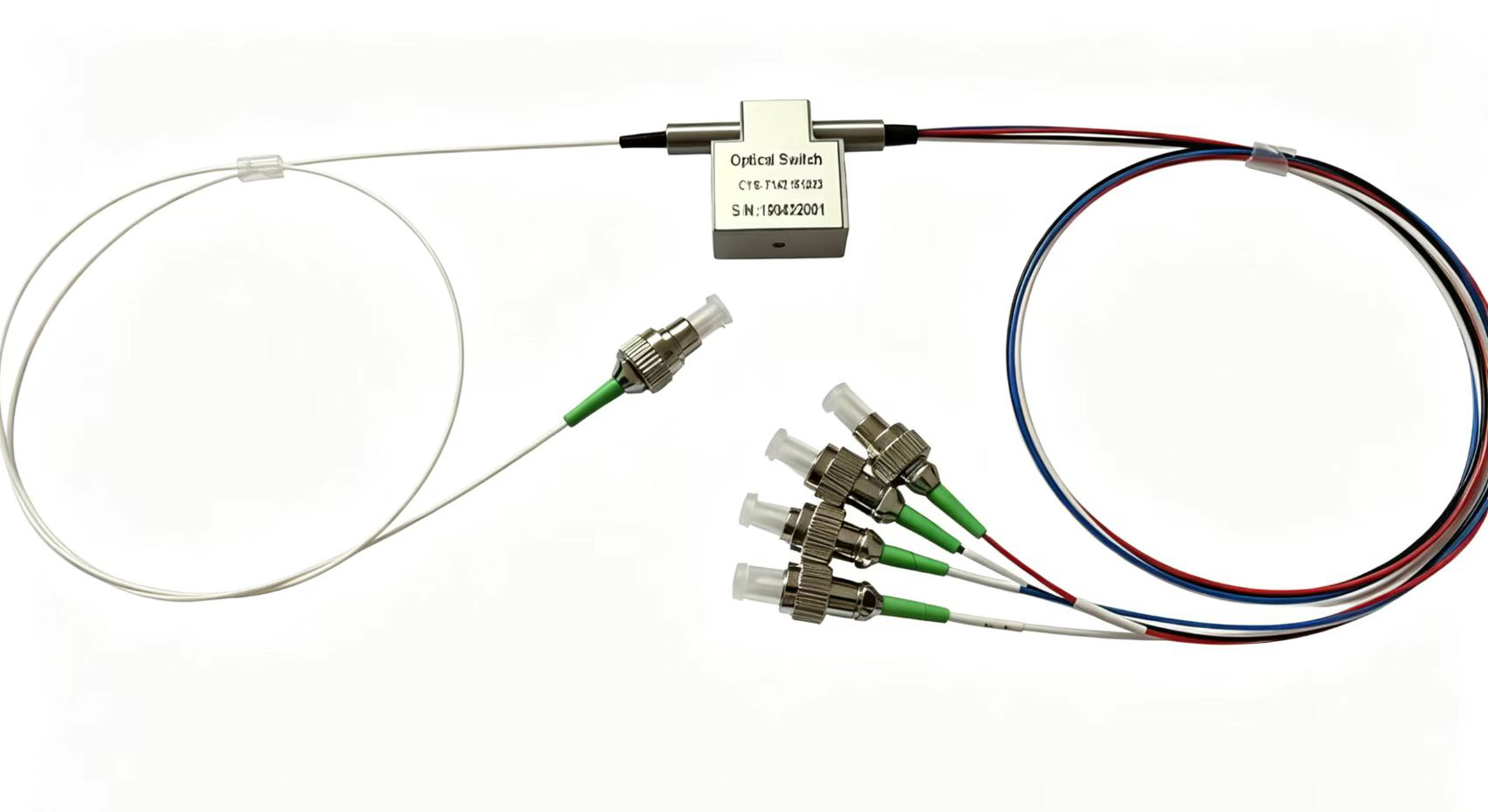

Wenn beispielsweise bei einem 1×4-Schalter Kanal 1 ausgewählt ist, sollte das optische Signal primär über Kanal 1 übertragen werden, während die optische Leistung an den anderen, nicht ausgewählten Kanälen sehr gering bleiben sollte.
Wird an einem nicht ausgewählten Ausgangsport eine relativ hohe optische Leistung gemessen, kann die Isolation beeinträchtigt sein.
Ein praktischer Test besteht darin, zwischen verschiedenen Kanälen umzuschalten und die optische Leistung an jedem Ausgang zu messen.
Falls:
der ausgewählte Kanal normal funktioniert, aber an anderen Kanälen eine signifikante optische Leistung auftritt,
sollten der interne optische Pfad, der mechanische Positioniermechanismus oder die optischen Komponenten genauer untersucht werden.
Bei automatisierten optischen Testsystemen, die eine hohe Isolation erfordern, kann eine reduzierte Isolation die Messgenauigkeit direkt beeinträchtigen.
4. Mechanische Schaltfunktion prüfen
Im Gegensatz zu rein elektronischen Schaltern ändert ein mechanischer optischer Schalter den optischen Pfad durch eine physische mechanische Struktur.
Daher ist die Überprüfung der Schaltbewegung ein wichtiger Bestandteil der Fehlersuche.
Senden Sie wiederholt Schaltbefehle und beobachten Sie, ob der optische Schalter Operationen wie die folgenden korrekt ausführt:
Kanal 1 → Kanal 2 → Kanal 3 → …
Achten Sie besonders auf folgende Symptome:
Der Schalter kann die Kanäle nicht wechseln.
Der Schalter bleibt auf einem bestimmten Kanal hängen.
Das Schalten wird merklich langsamer.
Es treten ungewöhnliche mechanische Geräusche auf.
Der Steuerbefehl wird empfangen, aber der optische Pfad ändert sich nicht.
Die optische Leistung wird instabil, wenn wiederholt auf denselben Kanal umgeschaltet wird.
Wenn das elektrische Steuersignal normal ist, der optische Pfad aber nicht korrekt umgeschaltet wird, sollten die interne mechanische Struktur oder der Antriebsmechanismus untersucht werden.
5. Steuerschnittstelle und Ansteuersignal prüfen
Manchmal kann ein optischer Schalter defekt erscheinen, obwohl das eigentliche Problem im Steuerungssystem liegt.
Beispielsweise können Probleme mit RS232, TTL, USB oder anderen Steuerschnittstellen die korrekte Funktion des optischen Schalters verhindern.
Bevor Sie einen Defekt des mechanischen optischen Schalters selbst in Betracht ziehen, überprüfen Sie das System schrittweise:
Controller → Steuerkabel → Optische Schalterschnittstelle → Ansteuerschaltung → Mechanischer Aktor
Überprüfen Sie bei einem RS232-gesteuerten optischen Schalter die serielle Schnittstelle, die Baudrate, das Kommunikationsprotokoll und die Steuerbefehle.
Wenn der Controller Befehle korrekt senden kann, der optische Schalter aber nicht reagiert, überprüfen Sie die Stromversorgung und die Ansteuerschaltung.
6. Führen Sie einen wiederholten Schalttest durch
Bei Verdacht auf ein intermittierendes Problem ist ein einzelner Schalttest möglicherweise nicht ausreichend.
Führen Sie wiederholte Schaltzyklen durch, zum Beispiel:
1 → 2 → 1 → 2 → 1 → 2
Bei einem optischen Mehrkanalschalter könnte der Test wie folgt aussehen:
1 → 2 → 3 → 4 → 1
Überwachen Sie anschließend die optische Leistung nach jedem Schaltvorgang.
Wenn sich die optische Leistung zwischen den Schaltzyklen deutlich ändert, können folgende Ursachen infrage kommen:
Instabile mechanische Positionierung
Faserverschiebung
Verschleiß interner Komponenten
Fehlerhafter Antriebsmechanismus
Instabile optische Kopplung
Diese Art von intermittierendem Problem lässt sich bei einer einzelnen Messung möglicherweise nicht erkennen. Daher sind wiederholte Schalttests für die Fehlersuche unerlässlich.
7. How to Determine Whether the Problem Is the Optical Switch or the Fiber?
This is one of the most common questions during optical switch testing.
If the insertion loss suddenly increases, do not immediately assume that the optical switch is damaged.
A practical troubleshooting procedure is:
Step 1: Inspect the Fiber Connectors
Clean all fiber connector end faces and reconnect them.
Step 2: Replace the Fiber Patch Cord
Use a known-good fiber patch cord for comparison.
Step 3: Check the Test Equipment
If possible, use another optical light source and optical power meter for cross-verification.
Step 4: Test Different Channels
If only one channel shows abnormal performance while the other channels operate normally, focus on that specific channel.
Step 5: Perform Repeated Switching
Check whether the problem consistently occurs during mechanical switching.
If the problem remains after cleaning the connectors, replacing the fiber patch cord, and checking the test equipment—and the abnormality is consistently associated with a particular channel or switching operation—the optical switch itself is more likely to have an internal problem.
8. A Simple Mechanical Optical Switch Troubleshooting Flow
A practical troubleshooting process can be summarized as follows:
Cannot control the switch
↓
Check the power supply and control interface
↓
Is the control signal normal?
No → Check the controller, cable, or drive circuit
Yes ↓
Does the mechanical mechanism move?
No → Check the drive mechanism or internal mechanical structure
Yes ↓
Measure IL, RL, and isolation
↓
Performance normal → Optical switch is likely operating normally
Performance abnormal → Clean connectors and replace the fiber patch cord, then retest
↓
Still abnormal → Further inspect the internal optical path and mechanical structure
Conclusion
Determining whether a mechanical optical switch is damaged should not rely only on whether it can switch between channels.
A reliable evaluation should consider three aspects:
Optical performance + Mechanical operation + Electrical control
Among them, insertion loss (IL), return loss (RL), isolation, switching operation, and switching repeatability are some of the most important parameters to monitor.
For mechanical optical switches used in automated optical testing, optical network monitoring, and fiber optic communication systems, regular performance testing is recommended. Recording and comparing key parameters over time can help identify performance degradation at an early stage and prevent optical switch failures from affecting the entire system.
