Warum werden in immer mehr Geräten Mini-Lichtschalter eingesetzt? Da sich Glasfaserkommunikation, optische Sensorik, automatisierte Testverfahren, Medizintechnik und wissenschaftliche Instrumente stetig weiterentwickeln, fordern Gerätehersteller optische Schaltkomponenten, die kleiner, energieeffizienter, hochzuverlässiger und einfacher zu integrieren sind. Vor diesem Hintergrund haben sich Mini-Optische Schalter (Mini-OS-Schalter) für immer mehr Gerätehersteller als bevorzugte Lösung etabliert. Warum setzen immer mehr Geräte auf miniaturisierte optische Relaisschalter? Dieser Artikel beleuchtet die wichtigsten Gründe für ihre wachsende Beliebtheit. 1. Kompakte Bauweise für hohe Integrationsdichte Moderne Geräte werden zunehmend kompakt, modular und tragbar konstruiert, wodurch der Platz für interne Komponenten begrenzt ist. Im Vergleich zu herkömmlichen optischen Schaltern zeichnen sich miniaturisierte optische Relaisschalter durch ihre kompakte Bauweise aus und lassen sich problemlos integrieren in: Optische Transceiver Glasfaser-Testgeräte OTDR-Systeme Glasfaser-Sensoren Medizinische Lasersysteme Industrielle Inspektionsgeräte Bei Systemen mit mehreren optischen Pfaden ermöglicht ihre geringe Größe eine höhere Kanaldichte und eine bessere Systemintegration, ohne die Gesamtgröße des Geräts zu vergrößern. 2. Geringe Einfügedämpfung für bessere Systemleistung Jede optische Komponente in einem Netzwerk trägt zu einer gewissen Signaldämpfung bei. Die Minimierung dieser Dämpfung ist entscheidend für die Aufrechterhaltung der Gesamtleistung des Systems. Hochwertige Miniatur-Relais-Lichtwellenleiterschalter bieten typischerweise: Geringe Einfügedämpfung Hohe Rückflussdämpfung Geringe polarisationsabhängige Dämpfung (PDL) Diese Eigenschaften tragen dazu bei, die optische Signalqualität zu erhalten, Übertragungsverluste zu reduzieren und die Leistung von Hochgeschwindigkeits-Kommunikationsnetzen und Präzisionsmesssystemen zu verbessern. 3. Geringer Stromverbrauch für Dauerbetrieb Viele Anwendungen erfordern einen monate- oder sogar jahrelangen Dauerbetrieb, darunter: Telekommunikations-Basisstationen Optische Netzwerküberwachungssysteme Rechenzentren Industrielle Automatisierungsanlagen Die meisten Miniatur-Relais-Lichtwellenleiterschalter nutzen einen Verriegelungsmechanismus und benötigen nur während des Schaltvorgangs Strom. Nach dem Schalten bleibt der optische Pfad ohne kontinuierliche Stromversorgung in Position. Diese Bauweise bietet mehrere Vorteile: Geringerer Stromverbrauch Reduzierte Wärmeentwicklung Verbesserte Energieeffizienz Längere Lebensdauer Daher eignen sie sich besonders für den langfristigen, unbeaufsichtigten Betrieb. 4. Hohe Zuverlässigkeit für industrielle Anwendungen In der Telekommunikation und in industriellen Systemen ist Zuverlässigkeit oft wichtiger als Schaltgeschwindigkeit. Mechanische optische Relaisschalter haben sich über Jahre im praktischen Einsatz bewährt und bieten: Lange Lebensdauer Hervorragende Stabilität gegenüber Umwelteinflüssen Konstante Schaltwiederholbarkeit Geringe Ausfallraten Selbst unter Vibrationen, Temperaturschwankungen oder anspruchsvollen industriellen Bedingungen gewährleisten sie stabile optische Verbindungen und eignen sich daher ideal für Kommunikationssysteme, industrielle Steuerungstechnik und Präzisionsprüfanwendungen. 5. Kosteneffiziente Lösung Viele optische Schaltanwendungen benötigen keine ultraschnellen Schaltgeschwindigkeiten im Mikro- oder Millisekundenbereich. Miniaturisierte optische Relaisschalter bieten zuverlässige Leistung und gleichzeitig: Ausgereifte Fertigungstechnologie Hervorragende Produktkonsistenz Wettbewerbsfähige Preise Für Gerätehersteller bedeutet dies hohe Leistung bei gleichzeitiger effektiver Kostenkontrolle. Damit sind sie die ideale Lösung für kostensensible Anwendungen. Typische Anwendungen Miniaturisierte optische Relaisschalter finden heute in einer Vielzahl von Branchen breite Anwendung, darunter: Glasfaserkommunikationssysteme Optische Test- und Messgeräte OTDR-Online-Überwachungssysteme Optischer Leitungsschutz (OLP) Optisches Pfadmanagement in Rechenzentren Glasfasersensorsysteme Lasergeräte Medizinisch-optische Geräte Wissenschaftliche Forschungslabore Automatisierte Testsysteme (ATE) Mit der stetig wachsenden Nachfrage nach kompakten und hochzuverlässigen optischen Systemen erweitert sich auch der Anwendungsbereich miniaturisierter optischer Relaisschalter. So wählen Sie den richtigen miniaturisierten optischen Relaisschalter aus Bei der Auswahl eines miniaturisierten optischen Relaisschalters sollten Sie die folgenden wichtigen Spezifikationen berücksichtigen: Fasertyp: Singlemode (SM), Multimode (MM) oder polarisationserhaltend (PM) Betriebswellenlänge: 850 nm, 980 nm, 1064 nm, 1310 nm, 1550 nm usw. Schaltkonfiguration: 1×2, 1×4, 2×2, 1×8, 4×4 usw. Schaltmodus: Verriegelnd oder Nicht verriegelnd Einfügedämpfung (IL) Rückflussdämpfung (RL) Polarisationsabhängige Dämpfung (PDL) Schaltzeit Mechanische Lebensdauer Betriebstemperaturbereich Die Auswahl der passenden Spezifikationen für Ihre Anwendung trägt zur Maximierung der Systemleistung und langfristigen Zuverlässigkeit bei. Fazit: Da sich photonische Systeme kontinuierlich in Richtung Miniaturisierung, Intelligenz und höherer Zuverlässigkeit entwickeln, werden miniaturisierte optische Relaisschalter weltweit zur bevorzugten Lösung für Gerätehersteller. Dank ihrer kompakten Bauweise, des geringen Stromverbrauchs, der niedrigen Einfügedämpfung, der hohen Zuverlässigkeit und des hervorragenden Preis-Leistungs-Verhältnisses ermöglichen sie zuverlässiges Schalten optischer Pfade für ein breites Anwendungsspektrum – von Telekommunikation und Rechenzentren über industrielle Automatisierung und faseroptische Sensorik bis hin zu Medizingeräten und wissenschaftlicher Forschung. Ob für die Entwicklung von Kommunikationsgeräten der nächsten Generation oder hochpräzisen optischen Instrumenten: Miniaturisierte optische Relaisschalter bieten eine zuverlässige und effiziente Lösung für moderne optische Netzwerke. https://www.xhphotoelectric.com/en/why-are-more-and-more-devices-adopting-mini-optical-switches/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten #Glasfaser #Optik #Photonik

Essentielle Komponente für PON-Netzwerke: 1310/1490/1550 nm Dreiwellenlängen-FWDM Mit der weltweiten Verbreitung von Fiber-to-the-Home (FTTH) und Passive Optical Network (PON) legen Netzbetreiber zunehmend Wert auf Bandbreite, Zuverlässigkeit und kosteneffizienten Ausbau. In GPON-, EPON- und PON-Systemen der nächsten Generation ist der 1310/1490/1550-nm-Filterwellenlängenmultiplexer (FWDM) eine entscheidende passive optische Komponente, die bidirektionale Kommunikation und die Übertragung mehrerer Dienste über eine einzige Glasfaser ermöglicht. Doch warum ist FWDM in PON-Netzen unverzichtbar und wie funktioniert er? Was ist ein Triple-Wavelength-FWDM? Ein Filterwellenlängenmultiplexer (FWDM) ist ein passives optisches Bauelement, das auf Dünnschichtfiltertechnologie (TFF) basiert. Er sendet und reflektiert selektiv verschiedene Wellenlängen und ermöglicht so die Übertragung mehrerer optischer Signale über eine einzige Faser, ohne sich gegenseitig zu stören. In einem typischen PON-System verarbeitet FWDM drei wichtige Wellenlängen: 1310 nm – Upstream-Daten (ONU → OLT) 1490 nm – Downstream-Daten (OLT → ONU) 1550 nm – CATV-Video-Overlay oder optische Mehrwertdienste. Durch Multiplexing und Demultiplexing dieser Wellenlängen ermöglicht FWDM die simultane Übertragung von Daten und Video über eine einzige Glasfaser. So wird die Glasfaserauslastung maximiert und gleichzeitig die Infrastrukturkosten minimiert. Wie funktioniert FWDM mit 1310/1490/1550 nm? FWDM verwendet präzise dielektrische Dünnschichtfilter, die bei bestimmten Wellenlängen unterschiedliche Transmissions- und Reflexionseigenschaften aufweisen. Das Funktionsprinzip ist einfach: Das Downstream-Signal mit 1490 nm durchläuft den Filter. Das Upstream-Signal mit 1310 nm wird in seinen jeweiligen optischen Pfad aufgeteilt. Das Videosignal mit 1550 nm wird unabhängig gemultiplext oder demultiplext. Alle drei Wellenlängen werden für die bidirektionale Übertragung auf einer einzigen Glasfaser kombiniert. Da das Gerät vollständig passiv ist und keine Stromversorgung benötigt, bietet FWDM außergewöhnliche Zuverlässigkeit und ist ideal für den langfristigen Einsatz in Telekommunikationsnetzen. Warum ist FWDM in PON-Netzen unerlässlich? 1. Mehrere Dienste über eine einzige Faser FWDM ermöglicht die gleichzeitige Übertragung folgender Dienste über eine einzige Glasfaser: Hochgeschwindigkeitsinternet IPTV CATV-Rundfunkdienste Sprachkommunikation Dies reduziert die Kosten für den Glasfaserausbau erheblich und verbessert gleichzeitig die Netzwerkeffizienz. 2. Geringe optische Verluste Im Vergleich zu herkömmlichen optischen Kopplern bietet FWDM: Geringe Einfügedämpfung Hohe Kanaltrennung Geringe polarisationsabhängige Dämpfung (PDL) Diese Eigenschaften tragen zur Aufrechterhaltung einer exzellenten Signalqualität über große Übertragungsdistanzen bei. 3. Hohe Zuverlässigkeit Da FWDM keine beweglichen Teile enthält, bietet es: Lange Lebensdauer Hervorragende Umweltstabilität Breiter Betriebstemperaturbereich Wartungsfreier Betrieb Dadurch eignet es sich für anspruchsvolle Telekommunikationsanwendungen im Innen- und Außenbereich. 4. Kompatibilität mit gängigen PON-Standards Dreifachwellenlängen-FWDM findet breite Anwendung in: GPON EPON XG-PON XGS-PON CATV-Overlay-Netzwerken Seine hervorragende Kompatibilität macht es zur idealen Lösung für bestehende und zukünftige optische Zugangsnetze. Wichtige Spezifikationen Bei der Auswahl eines hochwertigen FWDM-Moduls sollten Sie auf folgende Parameter achten: Betriebswellenlängen: 1310/1490/1550 nm Geringe Einfügedämpfung (IL) Hohe Isolation Hohe Rückflussdämpfung (RL) Betriebstemperatur: –40 °C bis +85 °C Fasertyp: SMF-28 oder gleichwertige Singlemode-Faser Gehäuseoptionen: Stahlrohr, ABS-Modul, LGX-Kassette, Rack-Modul oder kundenspezifische Verpackung Ein hochwertiges FWDM-Modul trägt dazu bei, optische Verluste zu minimieren und gleichzeitig die langfristige Netzwerkstabilität zu gewährleisten. Typische Anwendungen 1310/1490/1550-nm-FWDMs werden häufig eingesetzt in: FTTH (Fiber to the Home) GPON- und EPON-Zugangsnetzen CATV-Glasfaserübertragungssystemen FTTB (Fiber to the Building) Optical Line Protection (OLP) Online-OTDR-Überwachungssystemen Metropolitan Area Networks (MAN) Glasfaserkommunikations- und Testgeräten So wählen Sie den richtigen FWDM aus Berücksichtigen Sie vor der Auswahl eines FWDM die folgenden Faktoren: Erforderliche Betriebswellenlängen Fasertyp und Steckerkompatibilität Einfügedämpfung und Isolationsleistung Anforderungen an die Betriebstemperatur Gehäuseoptionen und Anpassungsmöglichkeiten Für Telekommunikationsbetreiber, Gerätehersteller und Systemintegratoren kann die Wahl eines zuverlässigen FWDM mit konstanter optischer Leistung die Wartungskosten deutlich senken und gleichzeitig die Langzeitstabilität von PON-Netzen verbessern. Fazit Das 1310/1490/1550-nm-FWDM-Modul ist eine der wichtigsten passiven Komponenten moderner PON-Netze. Durch die Ermöglichung bidirektionaler Kommunikation, die Integration mehrerer Dienste und die effiziente Nutzung von Glasfasern spielt es eine entscheidende Rolle beim Aufbau schneller und zuverlässiger optischer Zugangsnetze. Mit der Weiterentwicklung von FTTH und PON-Technologien der nächsten Generation wird die Nachfrage nach leistungsstarken FWDM-Lösungen weiter steigen. Die Wahl eines hochwertigen FWDM-Moduls mit geringer Einfügedämpfung, hoher Isolation und herausragender Zuverlässigkeit ist unerlässlich für die langfristige Netzwerkleistung. Xionghua Photonics bietet eine breite Palette von 1310/1490/1550-nm-FWDM-Lösungen mit verschiedenen Gehäuseoptionen und kundenspezifischen Anpassungsmöglichkeiten, um die vielfältigen Anforderungen von Telekommunikationsbetreibern, Geräteherstellern und Systemintegratoren weltweit zu erfüllen. https://www.xhphotoelectric.com/en/essential-component-for-pon-networks-1310-1490-1550nm-triple-wavelength-fwdm/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten #Glasfaser #Optik #Photonik #FWDM

Wie wirkt sich die Temperatur auf die Leistung der optischen Schalter aus? In der Glasfaserkommunikation, in Rechenzentren, in der Fasersensorik, in Lasersystemen und in optischen Testanwendungen spielen optische Schalter eine entscheidende Rolle bei der Weiterleitung optischer Signale. Bei der Auswahl eines optischen Schalters konzentrieren sich Anwender häufig auf Spezifikationen wie Einfügedämpfung, Schaltgeschwindigkeit und Lebensdauer. Ein ebenso wichtiger Faktor wird jedoch oft übersehen: die Temperaturstabilität. Tatsächlich können Temperaturschwankungen die Leistung eines optischen Schalters erheblich beeinträchtigen und sogar die Zuverlässigkeit des gesamten optischen Netzwerks gefährden. Warum also beeinflusst die Temperatur die Leistung optischer Schalter? Dieser Artikel erklärt die wichtigsten Gründe für dieses Phänomen. Warum beeinflusst die Temperatur optische Schalter? Ein optischer Schalter besteht aus hochpräzisen Komponenten, darunter mechanische Strukturen, MEMS-Spiegel, magnetooptische Elemente, faseroptische Kollimatoren, Linsen und elektronische Treiberschaltungen. Jede dieser Komponenten reagiert unterschiedlich auf Temperaturänderungen. Die wichtigsten Auswirkungen lassen sich in folgende Aspekte unterteilen: 1. Thermische Ausdehnung verursacht optische Fehlausrichtung In einem optischen Schalter müssen die optischen Fasern und Kollimatoren mit extrem hoher Präzision ausgerichtet sein – typischerweise auf wenige Mikrometer genau. Bei Änderungen der Umgebungstemperatur gilt Folgendes: Metallgehäuse dehnen sich aus oder ziehen sich zusammen. Faserhalterungen erfahren eine leichte Verschiebung. Die Brennpunktposition des Kollimators verschiebt sich. Die optische Kopplungseffizienz sinkt. Selbst eine Positionsverschiebung von nur wenigen Mikrometern kann folgende Folgen haben: Erhöhte Einfügedämpfung Verringerte Rückflussdämpfung Geringere optische Ausgangsleistung Für leistungsstarke optische Kommunikationssysteme ist die Aufrechterhaltung einer präzisen optischen Ausrichtung unerlässlich. 2. Positionsänderungen von MEMS-Spiegeln Bei optischen MEMS-Schaltern erfolgt die optische Signalführung über mikroskopisch kleine, bewegliche Spiegel. Temperaturschwankungen können Folgendes verursachen: Thermische Spannungen innerhalb der MEMS-Struktur Geringfügige Änderungen der Ansteuerspannung Minimale Winkelabweichungen des MEMS-Spiegels Obwohl diese Winkeländerungen nur wenige Mikroradian betragen, können sie nach dem Durchgang des Lichts durch den optischen Pfad zu einer merklichen Strahlverschiebung und einer reduzierten Faserkopplungseffizienz führen. Dies ist einer der Gründe, warum hochwertige optische MEMS-Schalter über eine fortschrittliche Temperaturkompensationstechnologie verfügen. 3. Änderung des Brechungsindex optischer Fasern mit der Temperatur Optische Fasern selbst sind nicht völlig unempfindlich gegenüber Temperaturänderungen. Mit der Temperatur ändert sich auch der Brechungsindex der Faser, was zu Folgendem führen kann: Schwankungen der Lichtausbreitungsgeschwindigkeit Änderungen des Polarisationszustands Phasendrift Verringerte Polarisationserhaltung Diese Effekte sind besonders kritisch in Anwendungen wie: Polarisationserhaltende (PM) optische Schalter Faseroptische Interferometer Faseroptische Sensorsysteme Kohärente optische Kommunikation Daher benötigen diese Anwendungen typischerweise optische Schalter mit hoher thermischer Stabilität. 4. Elektronische Treiberschaltungen sind temperaturempfindlich Neben den optischen Komponenten wird auch das elektronische Steuerungssystem von der Temperatur beeinflusst. Temperaturschwankungen können folgende Folgen haben: Drift der Ansteuerspannung Verringerte Stabilität des Mikrocontrollers Langsamere Reaktion des elektromagnetischen Aktuators Geringere Ansteuergenauigkeit der MEMS Bei extremen Temperaturen können diese Effekte folgende Auswirkungen haben: Verringerte Schaltgeschwindigkeit Unvollständige Schaltvorgänge Instabilität der Steuerung Aus diesem Grund werden hochwertige optische Schalter typischerweise mit elektronischen Bauteilen in Industriequalität gefertigt, um einen zuverlässigen Betrieb über einen weiten Temperaturbereich zu gewährleisten. Auswirkungen von Temperaturänderungen auf die Leistung optischer Schalter Ohne ein geeignetes Wärmemanagement können Temperaturschwankungen zu verschiedenen Leistungsproblemen führen, darunter: Erhöhte Einfügedämpfung Geringere Rückflussdämpfung Schlechte Wiederholgenauigkeit Verringerte Schaltstabilität Höhere polarisationsabhängige Dämpfung (PDL) Geringeres Extinktionsverhältnis (bei PM-Schaltern) Verkürzte Lebensdauer Bei unternehmenskritischen Anwendungen, die rund um die Uhr betrieben werden, wie z. B. Telekommunikationsnetze und Rechenzentren, können diese Leistungseinbußen die Gesamtzuverlässigkeit des Systems direkt beeinträchtigen. Wie hochwertige optische Schalter ihre thermische Stabilität gewährleisten Führende Hersteller optischer Schalter setzen verschiedene Designstrategien ein, um temperaturabhängige Leistungsschwankungen zu minimieren. Dazu gehören: Hochpräzise optische Ausrichtungstechnologie Materialien mit geringer Wärmeausdehnung Industrietaugliche MEMS-Chips und Treiberschaltungen Fortschrittliche Temperaturkompensation Hoch- und Tieftemperaturzyklentests Langzeit-Alterungs- und Zuverlässigkeitstests vor Auslieferung Diese Maßnahmen reduzieren die thermische Drift deutlich und gewährleisten eine gleichbleibende optische Leistung auch unter anspruchsvollen Bedingungen. Wie Sie einen optischen Schalter für raue Umgebungen auswählen Wenn Ihre Anwendung Folgendes umfasst: Rechenzentren 5G-Kommunikationsnetze Glasfaserüberwachungssysteme Glasfaserlaseranlagen Luft- und Raumfahrt Verteidigungs- und Militärsysteme Industrieautomation Telekommunikationsinfrastruktur im Freien sollten Sie die folgenden Spezifikationen besonders beachten: Betriebstemperaturbereich (z. B. –40 °C bis +85 °C) Stabilität der Einfügungsdämpfung Wiederholgenauigkeit Polarisationsabhängige Dämpfung (PDL) Mechanische Lebensdauer Testberichte für hohe und niedrige Temperaturen Diese Parameter sind bei der Bewertung der Produktqualität oft weitaus wichtiger als der Preis allein. Fazit: Obwohl Temperaturänderungen unbedeutend erscheinen mögen, können sie die Leistung optischer Schalter durch Wärmeausdehnung, optische Fehlausrichtung, Brechungsindexänderung und elektronische Drift beeinflussen. Daher sollte die Auswahl eines optischen Schalters mehr umfassen als nur den Vergleich von Einfügungsdämpfung oder Schaltgeschwindigkeit – Temperaturstabilität und Zuverlässigkeit unter Umgebungsbedingungen sind ebenso wichtig. https://www.xhphotoelectric.com/en/why-does-temperature-affect-the-performance-of-optical-switches/ #xhphotoelectric #opticalswitch #NetworkSwitch #communication

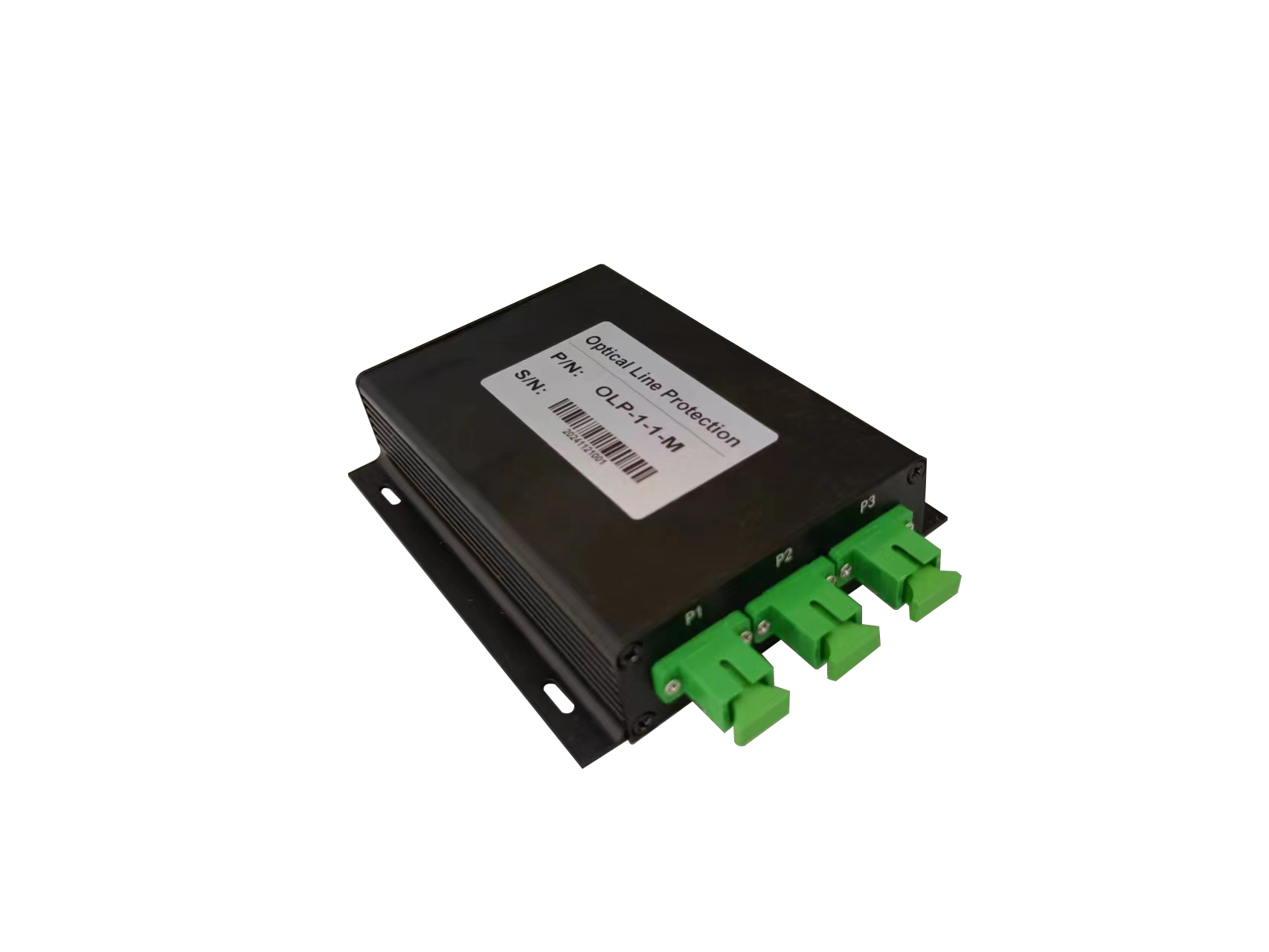

OLP vs. OBP: Welche Glasfaserschutzlösung ist die richtige für Ihr Netzwerk? In modernen Glasfasernetzen ist die unterbrechungsfreie Versorgung von entscheidender Bedeutung. Ein einzelner Faserbruch oder Geräteausfall kann wichtige Dienste unterbrechen und zu kostspieligen Ausfallzeiten führen. Um die Netzwerkzuverlässigkeit zu verbessern, werden zwei gängige Schutztechnologien eingesetzt: Optischer Leitungsschutz (OLP) und Optischer Bypass-Schutz (OBP). Obwohl beide Lösungen die Netzwerkverfügbarkeit verbessern sollen, schützen sie unterschiedliche Netzwerkbereiche und erfüllen unterschiedliche Zwecke. Das Verständnis ihrer Unterschiede hilft Ihnen, die richtige Lösung für Ihre Anwendung auszuwählen. Was ist optischer Leitungsschutz (OLP)? Optischer Leitungsschutz (OLP) dient dem Schutz von Glasfaserübertragungsleitungen. Er überwacht die optische Leistung sowohl der aktiven als auch der Backup-Faser in Echtzeit. Bei übermäßiger Dämpfung oder einem vollständigen Ausfall der primären Faser leitet das OLP-Modul den Datenverkehr innerhalb von Millisekunden automatisch auf die Backup-Faser um. Hauptmerkmale Automatische Faserpfadüberwachung Schaltgeschwindigkeit im Millisekundenbereich Geringe Einfügedämpfung Hohe Zuverlässigkeit und lange Lebensdauer Unterstützt Singlemode- und kundenspezifische Wellenlängenbereiche Typische Anwendungen Backbone-Glasfasernetze Metrooptische Netze Rechenzentren Telekommunikationsübertragungssysteme Unternehmenskritische Kommunikationsverbindungen Was ist optischer Bypass-Schutz (OBP)? Der optische Bypass-Schutz (OBP) schützt aktive Netzwerkgeräte anstelle der Übertragungsfaser. Wenn ein Gerät wie ein Verstärker, ein Switch oder ein Überwachungssystem die Stromversorgung verliert oder ausfällt, überbrückt das OBP-Modul das ausgefallene Gerät automatisch, sodass das optische Signal weiterhin durch das Netzwerk übertragen werden kann. Dadurch wird verhindert, dass der Ausfall eines einzelnen Geräts die gesamte Kommunikationsverbindung unterbricht. Hauptmerkmale Automatische Geräteumgehung bei Stromausfall Kein manueller Eingriff erforderlich Schützt kritische aktive Geräte Unterstützt ausfallsicheren Betrieb Schnelle Wiederherstellung des optischen Pfads Typische Anwendungen OTDR-Online-Überwachungssysteme Optische Verstärker (EDFA) Optische Schalter Fasersensorsysteme Netzwerkwartungs- und -überwachungsgeräte OLP vs. OBP: Wichtigste Unterschiede Merkmal OLP OBP Schutzziel Glasfaserübertragungsleitung Aktive Netzwerkgeräte Auslösebedingung Faserbeeinträchtigung oder -bruch Geräteausfall oder Stromausfall Backup-Methode Umschaltung auf Standby-Faser Umgehung ausgefallener Geräte Primärzweck Aufrechterhaltung der Glasfaserverbindung Aufrechterhaltung des optischen Pfads bei Geräteausfall Typische Anwendungen Telekommunikation, Backbone-Netzwerke, Rechenzentren OTDR-Überwachung, EDFA, optische Testsysteme Welche Lösung sollten Sie wählen? Wählen Sie OLP, wenn Ihr Hauptanliegen der Schutz von Glasfaserverbindungen vor versehentlichen Unterbrechungen, übermäßiger Dämpfung oder Übertragungsfehlern ist. Wählen Sie OBP, wenn Sie eine unterbrechungsfreie Kommunikation gewährleisten müssen, wenn aktive Geräte ausfallen oder gewartet werden müssen. In vielen optischen Netzen mit Carrier-Qualität werden OLP und OBP gemeinsam eingesetzt. OLP schützt den Übertragungspfad, während OBP die Netzwerkgeräte schützt und so eine umfassende End-to-End-Netzwerkausfallsicherheit gewährleistet. Warum Xionghua Photoelectric? Xionghua Photoelectric bietet leistungsstarke Glasfaserschutzlösungen für Anwendungen in den Bereichen Kommunikation, Rechenzentren, Industrie und faseroptische Sensorik. Unsere Produkte zeichnen sich aus durch: Schnelle Schaltzeiten Geringe Einfügedämpfung Hohe optische Zuverlässigkeit Lange Lebensdauer Kundenspezifische Fasertypen, Steckverbinder und Wellenlängen OEM- und ODM-Services Ob Sie optischen Leitungsschutz (OLP) oder optischen Bypass-Schutz (OBP) benötigen – unser Ingenieurteam unterstützt Sie bei der Entwicklung der optimalen Lösung für Ihre Netzwerkarchitektur. Fazit: OLP und OBP sind beides essenzielle Technologien für den Aufbau hochverfügbarer Glasfasernetze, lösen jedoch unterschiedliche Probleme. OLP schützt die Übertragungsleitung, während OBP die aktiven Geräte schützt. Die Wahl der passenden Lösung – oder die Kombination beider – kann die Netzwerkzuverlässigkeit deutlich verbessern, Ausfallzeiten reduzieren und die Wartungskosten senken. https://www.xhphotoelectric.com/en/olp-vs-obp/ #OptischerLeitungsschutz #OptischerBypassschutz #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten

Optische Mehrkanal-Schaltsysteme: Vergleich von vier Hauptarchitekturen Mit der Weiterentwicklung von Glasfaserkommunikation, Rechenzentren, Glasfasersensorik, optischen Prüfverfahren und Lasersystemen steigt der Bedarf an zuverlässigem, schnellem und skalierbarem Management optischer Pfade. Optische Mehrkanal-Schaltsysteme ermöglichen das automatische Umschalten zwischen mehreren optischen Pfaden und damit die gemeinsame Nutzung von Geräten, Netzwerkredundanz, automatisierte Tests und schnelle Fehlerbehebung. Sie sind zu einem unverzichtbaren Bestandteil moderner optischer Netzwerke geworden. Heute werden in optischen Mehrkanal-Schaltsystemen üblicherweise vier Hauptarchitekturen eingesetzt, die jeweils spezifische Vorteile für unterschiedliche Anwendungen bieten. 1. Architektur mechanischer optischer Schalter Mechanische optische Schalter nutzen präzise mechanische Aktuatoren zur Ausrichtung von Glasfasern oder Kollimatoren und gewährleisten so ein stabiles und zuverlässiges Umschalten optischer Pfade. Diese Technologie zählt zu den ausgereiftesten verfügbaren Lösungen. Vorteile Geringe Einfügedämpfung Hohe Rückflussdämpfung Geringes Übersprechen Hervorragende bidirektionale Übertragungsleistung Hohe Langzeitstabilität Kostengünstig Einschränkungen Schaltgeschwindigkeit typischerweise im Millisekundenbereich Größere Baugröße für Systeme mit hoher Portanzahl Typische Anwendungen Glasfaser-Testsysteme Automatisierte OTDR-Tests Überwachung optischer Netzwerke Labor- und F&E-Plattformen 2. MEMS-Architektur für optische Schaltmatrizen MEMS-Schalter (mikroelektromechanische Systeme) nutzen mikroskopisch kleine, bewegliche Spiegel zur Umlenkung optischer Strahlen. Sie eignen sich ideal für optische Mehrkanal-Routing-Anwendungen mit hoher Dichte. Vorteile Unterstützt große Schaltmatrizen (8×8, 16×16, 32×32 und größer) Hohe Schaltgeschwindigkeit Kompakte Bauweise Geringer Stromverbrauch Einfache Systemintegration Einschränkungen Höhere Kosten als herkömmliche mechanische optische Schalter Erfordert fortschrittliche Fertigungs- und Gehäusetechnologien Typische Anwendungen KI-Rechennetzwerke Rechenzentren Optische Cross-Connect-Systeme (OXC) Optische Kommunikationsnetze Automatisierte Testgeräte 3. Optische Bypass-Schutzarchitektur Optische Bypass-Schutzsysteme leiten optische Signale automatisch um, wenn Netzwerkgeräte ausfallen, die Stromversorgung unterbrochen wird oder Wartungsarbeiten erforderlich sind. So wird ein unterbrechungsfreier Kommunikationsbetrieb gewährleistet. Vorteile Automatisches Failover Verbesserte Netzwerkzuverlässigkeit Reduzierte Systemausfallzeiten Unterstützt Online-Wartung Kein manueller Eingriff erforderlich Einschränkungen Primär für den Linkschutz und weniger für komplexes optisches Routing ausgelegt Typische Anwendungen Online-OTDR-Überwachung Schutz optischer Übertragungsnetze Linkschutz in Rechenzentren Wartung von Telekommunikationsinfrastrukturen 4. Passive optische Verteilungsarchitektur (PLC/WDM) PLC-Splitter und WDM-Multiplexer verteilen bzw. multiplexen optische Signale mithilfe passiver optischer Komponenten ohne mechanische Bewegung. Vorteile Keine beweglichen Teile Lange Lebensdauer Hohe Zuverlässigkeit Kein Stromverbrauch Geringe Wartungskosten Einschränkungen Keine dynamische Umschaltung optischer Pfade möglich Feste optische Teilungsdämpfung Begrenzte Flexibilität Typische Anwendungen FTTH-Netze Passive optische Netze (PON) WDM-Übertragungssysteme Feste optische Verteilungsnetze Architekturvergleich Architektur Schaltgeschwindigkeit Skalierbarkeit Automatischer Schutz Kosteneffizienz Empfohlene Anwendungen Mechanischer optischer Schalter Millisekunden Mittel Mittel Ausgezeichnet Glasfasertests, Labore, Überwachungssysteme MEMS-optische Schaltmatrix Hochgeschwindigkeit (Millisekunden) Ausgezeichnet Gut Mittel Rechenzentren, KI-Netzwerke, OXC-Systeme Optischer Bypass-Schutz Automatisch Mittel Ausgezeichnet Gut Verbindungsschutz, Online-OTDR-Überwachung PLC/WDM Passive Verteilung Keine Umschaltung Eingeschränkt Nicht anwendbar Ausgezeichnet FTTH, PON, WDM, feste optische Verkabelung So wählen Sie die richtige optische Schaltarchitektur Die beste optische Schaltlösung hängt von Ihren Anwendungsanforderungen ab. Für maximale Netzwerkzuverlässigkeit und automatisches Failover ist der optische Bypass-Schutz die bevorzugte Lösung. Für optisches Routing mit hoher Portanzahl bietet eine MEMS-Schaltmatrix hervorragende Skalierbarkeit und Leistung. Mechanische optische Schalter sind nach wie vor eine bewährte und kostengünstige Option für geringe Einfügedämpfung und hochstabiles Schalten. Für die Verteilung fester optischer Signale ohne dynamisches Schalten bieten PLC-Splitter und WDM-Geräte die wirtschaftlichste passive Lösung. In vielen Projekten lassen sich diese Technologien kombinieren, um ein flexibles, zuverlässiges und effizientes optisches Netzwerkmanagementsystem zu realisieren. Xionghua Photonics – Ihr zuverlässiger Partner für optische Schaltlösungen Xionghua Photonics ist spezialisiert auf die Entwicklung und Fertigung fortschrittlicher Glasfaserkomponenten und optischer Schaltlösungen. Unser Produktportfolio umfasst: Mechanische optische Schalter (1×2, 1×N, N×N) MEMS-Schaltmatrizen Optische Bypass-Schutzmodule (OBP/OLP) WDM-Multiplexer Glasfaser-Zirkulatoren Variable optische MEMS-Dämpfungsglieder (VOA) Glasfaser-Kollimatoren und kundenspezifische optische Komponenten Unsere Produkte eignen sich für Singlemode-, Multimode-, polarisationserhaltende (PM) und Hochleistungs-Glasfaseranwendungen. Darüber hinaus bieten wir kundenspezifische Lösungen für Rechenzentren, optische Kommunikationsnetze, faseroptische Sensorik, Forschungslabore, automatisierte Testsysteme und industrielle Laseranwendungen. https://www.xhphotoelectric.com/en/multi-channel-optical-switching-systems-comparison-of-four-main-architectures/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten #Glasfaser #Optik #Photonik

Wie lässt sich die optische Pfaddrift von Standard-Lichtwellenschaltern in Umgebungen mit hohen und niedrigen Temperaturen beheben? Optische Schalter finden breite Anwendung in der Glasfaserkommunikation, der optischen Sensorik, der Laserprüfung und der industriellen Automatisierung. Um Kosten zu sparen, greifen viele Projekte auf Standard-Optikschalter anstelle von Modellen für einen breiten Temperaturbereich oder in Industriequalität zurück. Bei Betrieb in Umgebungen mit hohen, niedrigen oder zyklischen Temperaturen kann es jedoch bei Standard-Optikschaltern zu einer optischen Pfaddrift kommen. Dies führt zu erhöhter Einfügedämpfung, verschlechterter Rückflussdämpfung und sogar zu Kommunikationsausfällen. Wie lässt sich die optische Pfaddrift minimieren? Warum tritt optische Pfaddrift auf? Optische Pfaddrift wird primär durch temperaturinduzierte Veränderungen der internen optischen Struktur verursacht, darunter: Wärmeausdehnung und -kontraktion von Glasfasern Verschiebungen von Faserkollimatoren im Mikrometerbereich Spannungen durch Ausdehnung oder Kontraktion optischer Klebstoffe Unterschiedliche Wärmeausdehnungskoeffizienten von Metallmontagekomponenten Mechanische Verformung nach wiederholten Temperaturzyklen Obwohl diese Verschiebungen typischerweise nur wenige Mikrometer betragen, können sie die Faser-zu-Faser-Kopplungseffizienz erheblich beeinträchtigen. Auswirkungen der optischen Pfaddrift Wenn Standard-Optikschalter in Umgebungen mit extremen Temperaturen betrieben werden, können folgende Auswirkungen auftreten: Erhöhte Einfügedämpfung (IL) Verringerte Rückflussdämpfung (RL) Schwankungen der optischen Leistung Instabile Systemleistung Höhere Bitfehlerraten bei der optischen Fernübertragung Diese Probleme können Anwendungen wie Hochgeschwindigkeits-Kommunikationsnetze, OTDR-Überwachungssysteme, faseroptische Sensorik und Rechenzentren erheblich beeinträchtigen. Wie lässt sich die optische Pfaddrift reduzieren? 1. Materialien mit geringer Wärmeausdehnung verwenden Optische Komponenten, die mit Materialien mit niedrigem Wärmeausdehnungskoeffizienten montiert sind, minimieren strukturelle Verformungen und erhalten die optische Ausrichtung bei Temperaturänderungen aufrecht. 2. Optische Gehäuse optimieren Hochstabile Gehäusedesigns und spannungsarme Klebeverfahren reduzieren interne Spannungen, die durch Schrumpfung oder Ausdehnung des Klebstoffs entstehen, und verbessern so die langfristige Ausrichtungsstabilität. 3. Montagegenauigkeit verbessern Eine hochpräzise aktive Ausrichtung während der Fertigung gewährleistet eine optimale Faserkopplung und erhält die stabile optische Leistung auch bei Temperaturschwankungen aufrecht. 4. Temperaturwechseltests durchführen Temperaturwechseltests bei hohen und niedrigen Temperaturen vor dem Versand helfen, Restspannungen im Inneren abzubauen und die Langzeitstabilität unter verschiedenen Umgebungsbedingungen zu überprüfen. 5. Geeigneten optischen Schalter auswählen Für Anwendungen, die dauerhaft in rauen Umgebungen wie −40 °C bis +85 °C betrieben werden, empfiehlt sich ein optischer Schalter mit großem Temperaturbereich. Standard-Schalter eignen sich besser für Laborgeräte, Kommunikationsräume und andere temperaturkontrollierte Umgebungen. Den richtigen optischen Schalter auswählen Bei der Auswahl eines optischen Schalters sollten Anwender neben dem Kaufpreis weitere wichtige Faktoren berücksichtigen: Betriebstemperaturbereich Stabilität der Einfügedämpfung Testverhalten bei hohen und niedrigen Temperaturen Langzeitstabilität Lebensdauer und Umweltverträglichkeit Für Anwendungen in der Telekommunikation, der industriellen Automatisierung, Bahnsystemen, der Luft- und Raumfahrt sowie in Glasfasernetzen im Freien kann die Wahl eines hochzuverlässigen optischen Schalters die Wartungskosten deutlich senken und die Gesamtstabilität des Systems verbessern. Fazit Standardmäßige optische Schalter funktionieren in normalen Betriebsumgebungen gut, sind jedoch bei extremen Temperaturen aufgrund von Wärmeausdehnung, Materialspannungen und mechanischer Verformung anfälliger für optische Pfaddrift. Durch die Verwendung von Materialien mit geringer Wärmeausdehnung, optimierte Gehäusetechniken, präzise Montage und strenge Umwelttests können Hersteller die Temperaturstabilität und die Langzeitzuverlässigkeit deutlich verbessern. Für unternehmenskritische optische Kommunikationssysteme ist die Auswahl von optischen Schaltern, deren Leistung bei hohen und niedrigen Temperaturen validiert wurde, der effektivste Weg, einen stabilen, zuverlässigen und dauerhaften Netzwerkbetrieb zu gewährleisten. https://www.xhphotoelectric.com/en/how-to-solve-optical-path-drift-of-standard-optical-switches-in-high-and-low-temperature-environments/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten

Optischer Schalter D2X2B: Die zuverlässige Glasfaser-Schaltlösung für moderne optische Netzwerke Optischer Schalter D2X2B: Hohe Zuverlässigkeit, geringe Dämpfung und lange Lebensdauer Da sich optische Kommunikationssysteme stetig weiterentwickeln und höhere Bandbreiten und Zuverlässigkeit erfordern, spielt die optische Schalttechnologie eine immer wichtigere Rolle beim Netzwerkschutz, automatisierten Testen, der optischen Sensorik und dem Fasermanagement. Der optische Schalter D2X2B ist ein kompakter, mechanischer Verriegelungsschalter, der für außergewöhnliche optische Leistung, herausragende Zuverlässigkeit und lange Lebensdauer entwickelt wurde. Dank seiner geringen Einfügedämpfung, hohen Wiederholgenauigkeit und des niedrigen Stromverbrauchs hat er sich als bevorzugte Lösung für Telekommunikation, Forschungslabore, industrielle Automatisierung und optische Messtechnik etabliert. Ob Sie Kommunikationsnetze der nächsten Generation oder präzise Glasfaser-Testsysteme entwickeln – der optische Schalter D2X2B liefert zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen. Was ist ein optischer Schalter D2X2B? Der optische Schalter D2X2B ist ein mechanischer 2×2-Verriegelungsschalter, der optische Signale zwischen verschiedenen Faserpfaden weiterleitet, ohne sie in elektrische Signale umzuwandeln. Im Gegensatz zu elektronischen Schaltgeräten verbleibt das optische Signal vollständig in der Faser. Dadurch bleibt die Signalqualität erhalten und die Übertragungsverluste werden minimiert. Der Verriegelungsmechanismus benötigt nur während des Schaltvorgangs Strom. Sobald der gewünschte Zustand erreicht ist, hält der Schalter seine Position ohne kontinuierliche Stromversorgung. Dies reduziert den Gesamtenergieverbrauch und verbessert die Systemzuverlässigkeit. Hauptmerkmale: Extrem geringe Einfügedämpfung Präzise optische Ausrichtungstechnologie minimiert die optische Dämpfung und gewährleistet maximale Signalübertragungseffizienz. Vorteile: Hervorragende Signalintegrität Geringe Systemverluste Verbesserte Netzwerkleistung Höhere Messgenauigkeit Hohe Zuverlässigkeit Jeder optische Schalter des Typs D2X2B wird vor dem Versand strengen Tests unterzogen, um langfristige Stabilität zu gewährleisten. Weitere Vorteile: Über 100 Millionen Schaltzyklen Hervorragende Schaltwiederholgenauigkeit Stabile optische Leistung Lange Lebensdauer Dadurch eignet er sich ideal für unternehmenskritische Anwendungen, die einen kontinuierlichen Betrieb erfordern. Geringer Stromverbrauch Die Verriegelungskonstruktion verbraucht nur während des Schaltvorgangs Strom. Im Vergleich zu nicht-rastenden Schaltern bietet er: Niedrigere Betriebskosten Geringere Wärmeentwicklung Verbesserte Systemeffizienz Längere Lebensdauer Hohe Schaltgeschwindigkeit Die Schaltzeiten im Millisekundenbereich ermöglichen eine schnelle Auswahl des optischen Pfades und machen den Schalter ideal für automatisierte Systeme mit kurzen Reaktionszeiten. Kompaktes Metallgehäuse Das Miniaturgehäuse ermöglicht die einfache Integration in: Optische Kommunikationsgeräte Fasersensormodule Optische Messgeräte Rack-Systeme OEM-Geräte Hervorragende optische Leistung Der optische Schalter D2X2B wurde für anspruchsvolle optische Anwendungen entwickelt und bietet: Geringe Einfügedämpfung Hohe Rückflussdämpfung Geringe polarisationsabhängige Dämpfung (PDL) Geringes Übersprechen Hervorragende Wiederholgenauigkeit Hohe Kanalisolation Ausgezeichnete Umweltstabilität Typische Anwendungen Optische Kommunikationsnetze Der optische Schalter D2X2B wird häufig eingesetzt für: Optische Pfadumschaltung Netzwerkschutz Redundante Glasfaserführung Signalsicherung Optisches Leitungsmanagement OTDR-Online-Überwachungssysteme Der Schalter ermöglicht die automatische Weiterleitung zwischen aktiven Kommunikationsfasern und OTDR-Geräten ohne Unterbrechung des Netzwerkverkehrs. Anwendungen umfassen: Überwachung von Glasfaserfehlern Ferndiagnose von Netzwerken Wartung optischer Leitungen Zustandsüberwachung von Glasfasern Glasfaser-Testgeräte Ideal für automatisierte Testsysteme, einschließlich: Prüfung der optischen Einfügungsdämpfung Rückflussdämpfungsmessung Leistungsmessung in der optischen Technologie Tests in Produktionslinien Laborautomatisierung Glasfasersensorik Geeignet für zahlreiche Sensoranwendungen: Verteilte Glasfasersensorik (DFS) Temperaturüberwachung Dehnungsüberwachung Strukturelle Zustandsüberwachung Industrielle Sensorik Wissenschaftliche Forschung Häufig integriert in: Optische Labore Lasersysteme Universitätsforschung Photonik-Experimente Optische Präzisionsinstrumente Warum sollten Sie sich für unseren optischen Schalter D2X2B entscheiden? Als professioneller Hersteller von Glasfaserkomponenten und optischen Schaltlösungen bieten wir Ihnen qualitativ hochwertige Produkte mit fundierter technischer Unterstützung. Unsere Vorteile ✔ Preise direkt vom Hersteller ✔ Strenge Qualitätskontrolle ✔ Schnelle Lieferung ✔ OEM- und ODM-Service ✔ Kundenspezifische Faserlänge ✔ Vielfältige Anschlussmöglichkeiten ✔ Singlemode-, Multimode- und PM-Fasern verfügbar ✔ Kundenspezifische Wellenlängen ✔ Professioneller technischer Support ✔ Zuverlässige Langzeitversorgung Typische Spezifikationen Parameterbeschreibung Produkt: Optischer Schalter D2x2B Schaltart: Mechanische Verriegelung Konfiguration: D2×2B Fasertyp: Singlemode / Multimode / PM (optional) Betriebswellenlänge: 850 / 980 / 1064 / 1310 / 1550 nm oder kundenspezifisch Einfügedämpfung: Niedrig Rückflussdämpfung: Hoch Schaltzeit: Millisekundenbereich Wiederholgenauigkeit: Hervorragend Lebensdauer: >100 Millionen Schaltzyklen Gehäuse: Kompaktes Metallgehäuse Kundenspezifische Spezifikationen sind auf Anfrage erhältlich. Warum mechanische optische Schalter? Mechanische optische Schalter zählen nach wie vor zu den bewährtesten Schalttechnologien, da sie folgende Vorteile bieten: Extrem geringe Einfügedämpfung Hervorragende optische Isolation Breite Wellenlängenkompatibilität Geringe Polarisationseffekte Hohe Zuverlässigkeit Lange Lebensdauer Diese Vorteile machen sie ideal für Anwendungen, bei denen Signalqualität und -stabilität entscheidend sind. Anpassungsoptionen Wir wissen, dass jedes optische System individuelle Anforderungen hat. Daher bieten wir flexible Anpassungsmöglichkeiten, darunter: Betriebswellenlänge Fasertyp Faserlänge Steckverbindertyp Gehäusedesign Montageoptionen Unser Entwicklungsteam arbeitet eng mit unseren Kunden zusammen, um optische Schaltlösungen zu entwickeln, die auf ihre spezifischen Anwendungen zugeschnitten sind. Häufig gestellte Fragen (FAQ) F1. Was ist der Vorteil eines verriegelnden optischen Schalters? Ein verriegelnder optischer Schalter verbraucht nur während des Schaltvorgangs Strom. Dadurch wird der Energieverbrauch reduziert und die Langzeitstabilität verbessert. F2. Kann der optische Schalter D2X2B angepasst werden? Ja. Wir bieten kundenspezifische Wellenlängen, Fasertypen, Steckverbinder, Steuerschnittstellen und Gehäuselösungen basierend auf Ihren Projektanforderungen. F3. In welchen Branchen werden optische Schalter von D2X2B eingesetzt? Unsere optischen Schalter finden breite Anwendung in folgenden Bereichen: Optische Kommunikation Rechenzentren Fasersensorik OTDR-Überwachung Optische Messtechnik Luft- und Raumfahrt Wissenschaftliche Forschung Industrieautomation F4. Welche Fasertypen werden unterstützt? Wir unterstützen: Singlemode-Faser (SM) Multimode-Faser (MM) Polarisationserhaltende Faser (PM) Arbeiten Sie mit einem vertrauenswürdigen Hersteller optischer Schalter zusammen Mit langjähriger Erfahrung in der Fertigung faseroptischer Komponenten bieten wir Ihnen zuverlässige optische Schaltlösungen, die höchsten Industriestandards entsprechen. https://www.xhphotoelectric.com/en/d2x2b-optical-switch-the-reliable-fiber-switching-solution-for-modern-optical-networks/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten #Glasfaser #Optik #Photonik

Hochzuverlässiger FBT 1×2 980nm polarisationserhaltender WDM: Schlüsselkomponente für Hochleistungs-Faserlaser- und optische Kommunikationssysteme In Faserlasern, optischen Verstärkern und hochpräzisen faseroptischen Sensorsystemen spielen stabile und effiziente Wellenlängenmultiplexer eine entscheidende Rolle für die Gesamtleistung des Systems. Der 1×2 980-nm-Polarisationserhaltende Wellenlängenmultiplexer (WDM) wird mit der bewährten Fused Biconical Taper (FBT)-Technologie gefertigt und bietet geringe Einfügedämpfung, ein hohes Extinktionsverhältnis und ausgezeichnete Umweltstabilität. Er ist die ideale Lösung zur Kombination von 980-nm-Pumplasern mit Signalwellenlängen in modernen optischen Systemen. Was ist ein 980-nm-Polarisationserhaltender WDM? Ein 980-nm-PM-WDM ist ein passives optisches Bauelement, das optische Signale unterschiedlicher Wellenlängen kombiniert oder trennt. Seine Hauptfunktion besteht darin, einen 980-nm-Pumplaser mit Signalwellenlängen von 1310 nm, 1480 nm oder 1550 nm in eine einzige polarisationserhaltende Faser zu multiplexen oder diese bei Bedarf zu trennen. Durch die Verwendung von PM-Fasern erhält das Gerät den Polarisationszustand des übertragenen Lichts, minimiert polarisationsbedingte Verluste und eignet sich besonders für Anwendungen, die eine hohe Polarisationsstabilität erfordern. Vorteile der FBT-Technologie Im Vergleich zur Dünnschichtfilter-Technologie (TFF) hat sich die FBT-Technologie in der Praxis umfassend bewährt und bietet mehrere entscheidende Vorteile. 1. Hohe Zuverlässigkeit Die vollständig faserverstärkte Struktur eliminiert Luftspalte und Klebeflächen und gewährleistet so eine ausgezeichnete mechanische Stabilität und Langzeitstabilität. Selbst im Dauerbetrieb behält das Gerät seine stabile optische Leistung über die Zeit bei. 2. Geringe Einfügedämpfung Präzise Verschmelzungsprozesse minimieren optische Leistungsverluste und verbessern die Gesamtsystemeffizienz. Typische Einfügedämpfung: ≤ 0,3 dB (Signalkanal) ≤ 0,5 dB (Pumpkanal) 3. Hohes Extinktionsverhältnis Hergestellt mit hochwertigen PM-Fasern für eine stabile Polarisationsübertragung. Typisches Extinktionsverhältnis: ≥20 dB Optional ≥23 dB Bis zu ≥25 dB für Hochleistungsversionen 4. Hervorragende Umweltstabilität Jedes Gerät besteht strenge Zuverlässigkeitstests, darunter: Temperaturwechseltests (hoch/niedrig) Feuchtwärmetests Schwingungstests Schocktests Diese Tests gewährleisten einen langfristig stabilen Betrieb in anspruchsvollen Industrieumgebungen. Hauptmerkmale Hervorragende Polarisationserhaltung Erhält den Polarisationszustand von linear polarisiertem Licht und ist daher ideal für PM-Laser- und Verstärkersysteme. Hohe Isolation Unterdrückt effektiv Wellenlängenübersprechen und verbessert das Signal-Rausch-Verhältnis des Systems. Geringe polarisationsabhängige Dämpfung (PDL) Verbessert die Ausgangsstabilität und die Gesamtleistung des Systems. Vollfaserstruktur Da keine Freiraumoptiken benötigt werden, ergibt sich eine kompakte Bauweise und höchste Zuverlässigkeit. Mehrere Gehäuseoptionen Verfügbar in: Blankfaser 250-µm-Faser 900-µm-Linsenbündel Edelstahlrohrgehäuse Modulares Gehäuse Kundenspezifische Gehäuselösungen sind ebenfalls erhältlich, um spezifische Integrationsanforderungen zu erfüllen. Typische Anwendungen Erbiumdotierte Faserverstärker (EDFAs) Kombiniert 980-nm-Pumplicht mit 1550-nm-Signalen für eine hocheffiziente optische Verstärkung. Polarisationserhaltende Faserlaser Werden zur Kombination von Pump- und Seed-Lasern unter Beibehaltung der Polarisationsstabilität eingesetzt. Faseroptische Sensorsysteme Bieten stabile optische Pfade in interferometrischen und polarisationssensitiven Sensoranwendungen. Medizinische und wissenschaftliche Instrumente Geeignet für präzise optische Messungen, Quantenkommunikation und optische Laborsysteme. Optische Kommunikationsnetze Werden für Wellenlängenmultiplexing und optisches Pfadmanagement zur Verbesserung der Übertragungseffizienz eingesetzt. Warum einen hochzuverlässigen 980-nm-PM-WDM wählen? Mit dem Fortschritt von Hochleistungsfaserlasern, kohärenten Kommunikationssystemen und präzisen Fasersensortechnologien wächst die Nachfrage nach hochzuverlässigen optischen Komponenten rasant. Ein hochzuverlässiger FBT 1×2 980nm PM WDM bietet: ✓ Geringe Einfügedämpfung ✓ Hohes Extinktionsverhältnis ✓ Hohe Isolation ✓ Hervorragende Umweltstabilität ✓ Lange Lebensdauer ✓ Passive Vollfaserstruktur Diese Vorteile machen ihn zur idealen Wellenlängenmultiplexlösung für moderne optische Systeme. Fazit: Als kritische passive Komponente in Faserlaser- und optischen Kommunikationssystemen bietet der hochzuverlässige FBT 1×2 980nm Polarisationserhaltende WDM herausragende Polarisationserhaltung, geringe optische Verluste und außergewöhnliche Langzeitstabilität. Xionghua Photoelectric ist spezialisiert auf die Entwicklung und Fertigung von hochleistungsfähigen polarisationserhaltenden optischen Komponenten. Wir bieten eine breite Palette von PM-WDM-Produkten, darunter Konfigurationen mit 980/1550nm und 980/1310nm, mit kundenspezifischen Gehäusen und Spezifikationen für vielfältige Anwendungsanforderungen. https://www.xhphotoelectric.com/high-reliability-fbt-1x2-980nm-polarization-maintaining-wdm-key-component-for-high-performance-fiber-laser-and-optical-communication-systems/ #Glasfaser #Telekommunikation #FBTWDM #OptischeNetzwerke #EDFA #xhphotoelectric

Einfügedämpfung und Rückflussdämpfung von Glasfasersteckverbindern: Grundlagen und Optimierungsmethoden In optischen Hochgeschwindigkeits-Kommunikationsnetzen, Rechenzentren, Kabelfernsehsystemen, faseroptischer Sensorik und Faserlaseranwendungen spielen Glasfaserverbinder eine entscheidende Rolle bei der Übertragung optischer Signale. Die Leistung eines Verbinders beeinflusst direkt die Stabilität und Zuverlässigkeit des gesamten Systems. Unter den verschiedenen Spezifikationen zählen die Einfügedämpfung (IL) und die Rückflussdämpfung (RL) zu den wichtigsten Parametern zur Bewertung der Verbinderleistung. Das Verständnis der Einflussfaktoren auf diese Parameter und deren Optimierung ist essenziell für die Verbesserung der Übertragungsqualität und die Minimierung von Systemausfällen. Was ist Einfügedämpfung (IL)? Die Einfügedämpfung bezeichnet den optischen Leistungsverlust, der beim Einstecken eines Verbinders in einen optischen Pfad auftritt. Sie wird in Dezibel (dB) angegeben. Formel: IL (dB) = 10 log (Pin / Pout) Dabei: Pin = Optische Eingangsleistung Pout = Optische Ausgangsleistung Eine geringere Einfügedämpfung bedeutet eine höhere optische Übertragungseffizienz. Typische Einfügedämpfungswerte Steckverbindertyp Typische Einfügedämpfung FC/PC ≤ 0,3 dB SC/PC ≤ 0,3 dB LC/UPC ≤ 0,2 dB FC/APC ≤ 0,3 dB MPO/MTP ≤ 0,35 dB Hochwertige Steckverbinder erreichen typischerweise: 0,1–0,2 dB Einfügedämpfung Was ist Rückflussdämpfung (RL)? Die Rückflussdämpfung ist ein Maß für die Menge an Licht, die zur optischen Quelle zurückreflektiert wird. Sie stellt das Verhältnis zwischen der optischen Eingangsleistung und der reflektierten optischen Leistung dar. Formel: RL (dB) = 10 log (Pin / Reflektiert) Ein höherer Rückflussdämpfungswert bedeutet geringere Rückreflexion und eine bessere Verbindungsqualität. Typische Rückflussdämpfungswerte Steckverbindertyp Rückflussdämpfung PC ≥ 40 dB UPC ≥ 50 dB APC ≥ 60 dB APC mit extrem geringer Reflexion ≥ 65 dB Für Hochleistungs-Faserlaser, DWDM-Systeme und kohärente Kommunikationssysteme ist im Allgemeinen eine Rückflussdämpfung von über 60 dB erforderlich. Faktoren, die die Einfügedämpfung beeinflussen 1. Fehlanpassung des Faserkerndurchmessers Das Verbinden von Fasern mit unterschiedlichen Kerndurchmessern kann zu Kopplungsverlusten führen, z. B.: 9/125 μm Singlemode-Faser 50/125 μm Multimode-Faser 62,5/125 μm Multimode-Faser Je größer die Fehlanpassung, desto höher die Einfügedämpfung. 2. Fehlausrichtung der Kerne Wenn die Faserkerne nicht perfekt ausgerichtet sind, kann ein Teil der optischen Leistung nicht in die Empfangsfaser eingekoppelt werden. Selbst ein Kernversatz von 1 μm kann Folgendes verursachen: 0,1–0,3 dB zusätzliche Dämpfung 3. Qualität der Stirnflächen Verunreinigungen und Defekte an der Stirnfläche des Steckverbinders, darunter: Staub Ölverschmutzungen Kratzer Absplitterungen können zu optischer Streuung und erhöhter Dämpfung führen. Laut Branchenstatistik: Mehr als 80 % der Ausfälle von Glasfaserverbindungen werden durch Verunreinigungen der Steckverbinder verursacht. 4. Luftspalt zwischen den Faserstirnflächen Unzureichender physischer Kontakt zwischen den Ferrulen erzeugt einen Luftspalt, der Folgendes erhöht: Fresnel-Reflexionen Einfügedämpfung 5. Krümmungsradius und Scheitelpunktversatz Eine ungeeignete Poliergeometrie kann Folgendes zur Folge haben: Unzureichender Anpressdruck Unvollständiger Faser-zu-Faser-Kontakt was letztendlich die Einfügedämpfung erhöht. Faktoren, die die Rückflussdämpfung beeinflussen Fresnel-Reflexion Unterschiede in den Brechungsindizes zwischen Glas und Luft erzeugen naturgemäß Reflexionen. Bei einer planaren Faserendfläche beträgt der Reflexionsgrad etwa: -14 dB Daher wird die Faserendfläche durch Polieren mit physikalischem Kontakt (PC) oder angewinkeltem physikalischem Kontakt (APC) bearbeitet, um Reflexionen zu reduzieren. Verschmutzung der Endfläche Staub- und Ölverschmutzungen können mikroskopisch kleine Luftspalte verursachen, was folgende Folgen haben kann: Verringerte Rückflussdämpfung Laserinstabilität Modensprünge in Lasersystemen Winkelabweichungen der Endfläche APC-Steckverbinder weisen eine um 8° abgewinkelte Endfläche auf. Eine zu starke Winkelabweichung kann folgende Folgen haben: Geringere Rückflussdämpfung Reflektiertes Licht eintritt wieder in den Faserkern. Optimierung von Einfügedämpfung und Rückflussdämpfung 1. Steckerendflächen sauber halten Empfohlene Reinigungswerkzeuge: Fusselfreie Tücher Isopropylalkohol (IPA) Faserreiniger für die Anwendung mit einem Klick Mikroskope zur Inspektion von Faserendflächen Befolgen Sie die Best Practices der Branche: Vor dem Verbinden prüfen 2. Hochpräzise Keramikferrulen verwenden Hochwertige Zirkonoxid-Keramikferrulen bieten: Konzentrizität ≤ 0,5 μm Hervorragende mechanische Stabilität Überragende Wiederholgenauigkeit Diese Eigenschaften tragen zur Minimierung der Einfügedämpfung bei. 3. Wählen Sie den passenden Endflächentyp PC-Steckverbinder RL ≥ 40 dB Kostengünstig Geeignet für: Standard-Lichtwellenleitersysteme UPC-Steckverbinder RL ≥ 50 dB Geeignet für: Rechenzentren CATV-Netze FTTH-Anwendungen APC-Steckverbinder RL ≥ 60 dB Geeignet für: DWDM-Systeme EDFA-Verstärker Fasersensorik Hochleistungs-Faserlaser 4. Verbessern Sie die Poliergenauigkeit Die genaue Einhaltung der folgenden Parameter ist unerlässlich: Krümmungsradius Apex-Offset Faserhöhe Endflächenwinkel Dies ermöglicht folgende Leistungswerte: Einfügedämpfung ≤ 0,15 dB Rückflussdämpfung ≥ 60 dB 5. Verwenden Sie hochwertige Steckverbinderkomponenten Premium-Lichtwellenleitersteckverbinder zeichnen sich aus durch: Fasern mit geringer Exzentrizität Präzisions-Keramikhülsen Fortschrittliche Polierverfahren 100 % Werksfertigung Prüfung Diese Eigenschaften bieten: Geringere Einfügedämpfung Höhere Rückflussdämpfung Längere Lebensdauer Leistungsvergleich von PC-, UPC- und APC-Steckverbindern Parameter PC UPC APC Einfügedämpfung ≤0,3 dB ≤0,2 dB ≤0,3 dB Rückflussdämpfung ≥40 dB ≥50 dB ≥60 dB Schirmwinkel 0° 0° 8° Reflexionsgrad Höher Niedrig Extrem niedrig Typische Anwendungen Standard-Telekommunikations-Rechenzentren, FTTH DWDM, Faserlaser Fazit Mit der Weiterentwicklung von Technologien wie 400G/800G-Rechenzentren, 5G-Netzen, faseroptischer Sensorik und Hochleistungsfaserlasern steigen die Anforderungen an die Leistungsfähigkeit von Steckverbindern stetig. Geringe Einfügedämpfung und hohe Rückflussdämpfung sind entscheidend für maximale Übertragungseffizienz, die Reduzierung reflexionsbedingter Interferenzen und eine verbesserte Netzwerkzuverlässigkeit. Durch den Einsatz präzisionsgefertigter Keramikferrulen, optimierte Poliergeometrie, strenge Fertigungskontrollen und saubere Steckverbinderendflächen lassen sich folgende Eigenschaften erzielen: Extrem niedrige Einfügedämpfung (≤ 0,15 dB) Hohe Rückflussdämpfung (≥ 60 dB) Diese Eigenschaften bilden eine solide Grundlage für optische Hochgeschwindigkeits-Kommunikationsnetze und andere geschäftskritische optische Anwendungen. Über Xionghua Photoelectric Xionghua Photoelectric ist spezialisiert auf die Entwicklung und Fertigung von Hochleistungs-Glasfasersteckverbindern, optischen Schaltern, polarisationserhaltenden Komponenten und Glasfaserbaugruppen. Wir bieten eine breite Palette an Steckverbinderschnittstellen an, darunter FC, SC, LC, ST, E2000 und MPO, mit geringer Einfügedämpfung, hoher Rückflussdämpfung und kundenspezifischen Lösungen, um den anspruchsvollen Anforderungen von Telekommunikations-, Rechenzentrums-, Faserlaser- und Fasersensoranwendungen gerecht zu werden. https://www.xhphotoelectric.com/fiber-optic-connector-insertion-loss-and-return-loss-principles-and-optimization-methods/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten #Glasfaser #Optik #Photonik #Glasfaser-Zirkulator #VOA #Koppler #Kollimator

Optische Schutzschaltlösung für 5G-Fronthaul: Gewährleistung eines zuverlässigen drahtlosen Netzwerkbetriebs Mit dem rasanten Ausbau von 5G-Netzen ist das Fronthaul-Netzwerk, das die Basisbandeinheit (BBU) und die aktive Antenneneinheit (AAU) verbindet, zu einem kritischen Bestandteil der Kommunikationsinfrastruktur geworden. Jeder Ausfall der Glasfaserverbindung kann die Servicekontinuität unmittelbar beeinträchtigen. Daher haben sich optische Schutzschalterlösungen als effektive Methode zur Erhöhung der Zuverlässigkeit von 5G-Fronthaul-Netzen erwiesen. Herausforderungen in 5G-Fronthaul-Netzen Der großflächige Ausbau von 5G-Basisstationen hat die Komplexität und Größe der Fronthaul-Glasfasernetze deutlich erhöht. Faktoren wie Glasfaserbrüche, Geräteausfälle und Netzwerkwartung können die Datenübertragung unterbrechen. Herkömmliche manuelle Umschaltverfahren sind langsam und erfüllen nicht die hohen Anforderungen von 5G-Netzen an Zuverlässigkeit und geringe Latenz. Daher ist ein automatischer Schutzmechanismus, der Fehler erkennt und Dienste schnell wiederherstellt, unerlässlich. Funktionsprinzip des optischen Schutzschalters Ein typisches optisches Schutzsystem besteht aus einem Arbeitspfad, einem Backup-Pfad und einem optischen Schaltercontroller. Unter normalen Bedingungen wird der Datenverkehr über die primäre Glasfaserverbindung übertragen. Erkennt das System Anomalien wie eine verminderte optische Leistung oder eine Verbindungsunterbrechung, schaltet der Controller den optischen Switch umgehend auf den Standby-Pfad um. Dadurch wird die Dienstwiederherstellung innerhalb von Millisekunden ermöglicht und eine unterbrechungsfreie Kommunikation gewährleistet. Der gesamte Umschaltvorgang läuft automatisch ab und bietet einen permanenten Schutz ohne manuelle Eingriffe. Vorteile des optischen Switch-Schutzes für 5G Fronthaul: 1. Schnelle Fehlerbehebung: Optische Switches können die Pfadumschaltung innerhalb von Millisekunden durchführen, wodurch Dienstunterbrechungen minimiert und die Netzwerkverfügbarkeit verbessert werden. 2. Erhöhte Netzwerkzuverlässigkeit: Eine primäre und eine Backup-Glasfaserarchitektur gewährleisten die kontinuierliche Kommunikation auch bei Ausfall der Hauptverbindung und erfüllen so die hohen Zuverlässigkeitsanforderungen von Telekommunikationsbetreibern. 3. Reduzierte Wartungskosten: Die automatische Schutzumschaltung reduziert den Bedarf an manuellen Inspektionen und Vor-Ort-Wartung, verbessert die Betriebseffizienz und senkt die Wartungskosten. 4. Fernüberwachung und -steuerung: Das System unterstützt die Fernverwaltung über RS232-, RS485- und Ethernet-Schnittstellen sowie SNMP-Protokolle und ermöglicht so einen intelligenten Netzwerkbetrieb und eine intelligente Netzwerkwartung. 5. Hohe Zuverlässigkeit und lange Lebensdauer Basierend auf mechanischer optischer Schaltertechnologie oder MEMS-Technologie bietet das System geringe Einfügedämpfung, hohe Isolation, lange Lebensdauer und exzellente Stabilität und eignet sich daher ideal für anspruchsvolle Telekommunikationsumgebungen. Typische Architektur In 5G-Fronthaul-Netzen wird üblicherweise eine 1+1-Schutzkonfiguration verwendet: Die primäre Glasfaserverbindung transportiert den normalen Datenverkehr. Die Backup-Glasfaserverbindung befindet sich im Standby-Modus. Die optische Leistungsüberwachung überwacht kontinuierlich den Verbindungsstatus. Bei einem Fehler auf dem primären Pfad leitet der optische Schalter den Datenverkehr automatisch auf den Backup-Pfad um. Nach Wiederherstellung der primären Verbindung kann das System je nach Konfiguration automatisch oder manuell zurückschalten. Diese Lösung findet breite Anwendung in: 5G-Fronthaul-Netzen; C-RAN (Centralized Radio Access Networks); Data Center Interconnection (DCI); Optischen Metropolnetzen; Edge-Computing-Infrastrukturen; Telekommunikationsnetzen. Xionghua Photoelectric 5G Fronthaul-Schutzlösungen Als professioneller Hersteller von Glasfaserkomponenten und -subsystemen bietet Xionghua Photoelectric ein umfassendes Sortiment an optischen Schutzprodukten, darunter: Optische Leitungsschutzsysteme (OLP); Mechanische optische Schalter (1×2 und 2×2); MEMS-Schalter; Intelligente optische Schaltplattformen für Rackmontage; Fernsteuerungslösungen mit SNMP-, Web- und RS232-Schnittstellen; Kundenspezifische Schutzlösungen, angepasst an die Netzwerkarchitekturen unserer Kunden. Unsere Produkte zeichnen sich durch geringe Einfügedämpfung, hohe Zuverlässigkeit, schnelles Schalten und Langzeitstabilität aus und bieten einen sicheren und effizienten Schutz optischer Pfade für Kommunikationsnetze der nächsten Generation. Fazit: Mit der Weiterentwicklung von 5G, Cloud Computing und Edge Computing gewinnen Netzwerkkontinuität und -zuverlässigkeit zunehmend an Bedeutung. Optische Schalterbasierte Schutzschaltlösungen ermöglichen die automatische Fehlerbehebung, verbessern die Netzwerkverfügbarkeit und reduzieren die Wartungskosten. Sie sind zu einer Schlüsseltechnologie für den Aufbau hochzuverlässiger 5G-Fronthaul-Netze geworden und werden in zukünftigen intelligenten Kommunikationsinfrastrukturen eine noch wichtigere Rolle spielen. https://www.xhphotoelectric.com/5g-fronthaul-optical-switch-protection-switching-solution-ensuring-reliable-wireless-network-operation/ #xhphotoelectric #optischerSchalter #Netzwerkschalter #Kommunikation #Daten #Glasfaser #Optik #Photonik #OLP
